Токарная обработка — термин, который прочно закрепился в промышленности. Это метод, проложивший путь к современным технологиям механообработки и ставший краеугольным камнем машиностроения.
С помощью однорезцового инструмента и вращающейся заготовки открывается возможность выполнять высокоточные резы и формировать детали сложнейшей формы.
С помощью однорезцового инструмента и вращающейся заготовки открывается возможность выполнять высокоточные резы и формировать детали сложнейшей формы.
Что такое токарная обработка?
Токарная обработка — это вид механической обработки, при котором режущий инструмент снимает слой материала с заготовки, вращающейся вокруг оси. Операция выполняется на токарном станке — специализированном оборудовании, позволяющем обрабатывать заготовки различной формы и из разных материалов.
Этот процесс позволяет получать высокое качество поверхности и изготавливать детали с минимальными допусками. Он подходит для обработки как наружных, так и внутренних поверхностей, включая криволинейные, с исключительной точностью.
Исторический взгляд на развитие токарной обработки
Истоки токарной обработки уходят вглубь веков, когда простейшие ручные токарные станки использовались для обработки дерева и металла.
Настоящий прорыв произошёл в середине XX века с появлением технологии числового программного управления (ЧПУ). Она полностью изменила подход к процессу: токарная обработка из ручного метода превратилась в автоматизированный, что позволило производить детали сложной формы и высокой точности.
Теперь возможности ограничены лишь характеристиками станка и квалификацией оператора.
Принцип работы токарной обработки
Основной принцип прост, но чрезвычайно эффективен:
Этапы токарной обработки
Токарный процесс выполняется поэтапно, каждый шаг требует точной настройки:
Установка заготовки. Сначала заготовку закрепляют на станке. Обычно её фиксируют между центрами или зажимают в патроне, что позволяет вращаться вокруг оси.
Этот процесс позволяет получать высокое качество поверхности и изготавливать детали с минимальными допусками. Он подходит для обработки как наружных, так и внутренних поверхностей, включая криволинейные, с исключительной точностью.
Исторический взгляд на развитие токарной обработки
Истоки токарной обработки уходят вглубь веков, когда простейшие ручные токарные станки использовались для обработки дерева и металла.
Настоящий прорыв произошёл в середине XX века с появлением технологии числового программного управления (ЧПУ). Она полностью изменила подход к процессу: токарная обработка из ручного метода превратилась в автоматизированный, что позволило производить детали сложной формы и высокой точности.
Теперь возможности ограничены лишь характеристиками станка и квалификацией оператора.
Принцип работы токарной обработки
Основной принцип прост, но чрезвычайно эффективен:
- Заготовка вращается с высокой скоростью.
- Однорезцовый инструмент перемещается вдоль её поверхности, снимая тонкий слой материала.
- Резание происходит в точке контакта режущей кромки инструмента и заготовки.
- На форму и качество поверхности влияет сочетание скорости резания и подачи — скорости перемещения инструмента относительно заготовки.
Этапы токарной обработки
Токарный процесс выполняется поэтапно, каждый шаг требует точной настройки:
Установка заготовки. Сначала заготовку закрепляют на станке. Обычно её фиксируют между центрами или зажимают в патроне, что позволяет вращаться вокруг оси.
Настройка инструмента.
Настройка инструмента
Затем однорезцовый резец устанавливается перпендикулярно поверхности заготовки. Угол режущей кромки, передний и задний углы настраиваются в соответствии с требуемым качеством обработки. Именно они определяют чистоту реза и точность результата.
Процесс резания

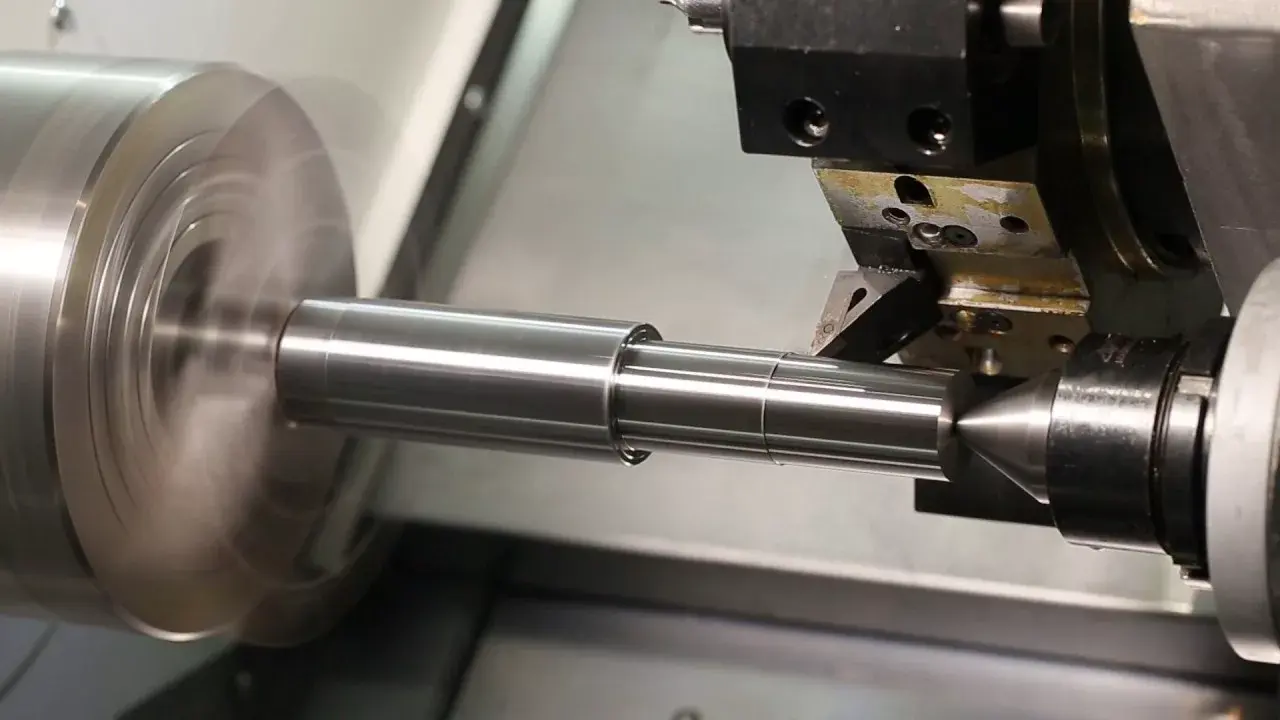

После завершения настройки запускается токарный станок, и заготовка начинает вращаться. Резец движется вдоль оси заготовки в продольном направлении, снимая материал в виде стружки.
Контроль качества и отделка
Заключительный этап включает проверку заготовки на наличие дефектов и внесение необходимых корректировок. Готовая деталь измеряется для подтверждения соответствия размерам и качества поверхности. При необходимости выполняются дополнительные операции — чистовое точение или доводка.
Виды токарной обработки
Токарная обработка — это не один метод, а целый комплекс операций, каждая из которых имеет свои особенности и области применения. Наиболее распространённые виды:
Затем однорезцовый резец устанавливается перпендикулярно поверхности заготовки. Угол режущей кромки, передний и задний углы настраиваются в соответствии с требуемым качеством обработки. Именно они определяют чистоту реза и точность результата.
Процесс резания
После завершения настройки запускается токарный станок, и заготовка начинает вращаться. Резец движется вдоль оси заготовки в продольном направлении, снимая материал в виде стружки.
Контроль качества и отделка
Заключительный этап включает проверку заготовки на наличие дефектов и внесение необходимых корректировок. Готовая деталь измеряется для подтверждения соответствия размерам и качества поверхности. При необходимости выполняются дополнительные операции — чистовое точение или доводка.
Виды токарной обработки
Токарная обработка — это не один метод, а целый комплекс операций, каждая из которых имеет свои особенности и области применения. Наиболее распространённые виды:
- Продольное точение. Удаление металла с наружной цилиндрической поверхности заготовки. Инструмент движется вдоль её оси, уменьшая диаметр. Применяется для придания заготовке постоянного диаметра по всей длине.
- Конусное точение. Инструмент располагается под углом к оси вращения, что позволяет получать конусообразные поверхности. Метод используется, например, для изготовления шпинделей и валов с конусным окончанием.
- Торцевание. Операция укорачивания заготовки или получения ровной торцевой поверхности. Инструмент перемещается радиально от центра к периферии, снимая слой металла.
- Проточка канавок. Создание узких канавок на наружной или внутренней поверхности заготовки. Применяется для масляных канавок, стопорных колец или отделения частей заготовки.
- Отрезка. Операция отделения части заготовки. Инструмент прорезает узкий паз до центра, полностью разделяя заготовку. Чаще всего выполняется на заключительном этапе обработки.
- Нарезание резьбы. Получение винтовой канавки заданного шага на наружной или внутренней поверхности. Используется для изготовления крепёжных деталей и элементов с резьбовыми соединениями.
- Расточка. Увеличение диаметра уже существующего отверстия, полученного сверлением или литьём. Позволяет повысить точность и чистоту внутренней поверхности.
- Накатка. Формирование рифлёной поверхности для улучшения сцепления или удобства захвата. Инструмент с рельефным рисунком прижимается к вращающейся заготовке, оставляя отпечаток.
- Сверление. Создание цилиндрического отверстия с помощью сверла. Обычно это первый этап при формировании внутренних полостей, после чего выполняются расточка или нарезание резьбы.

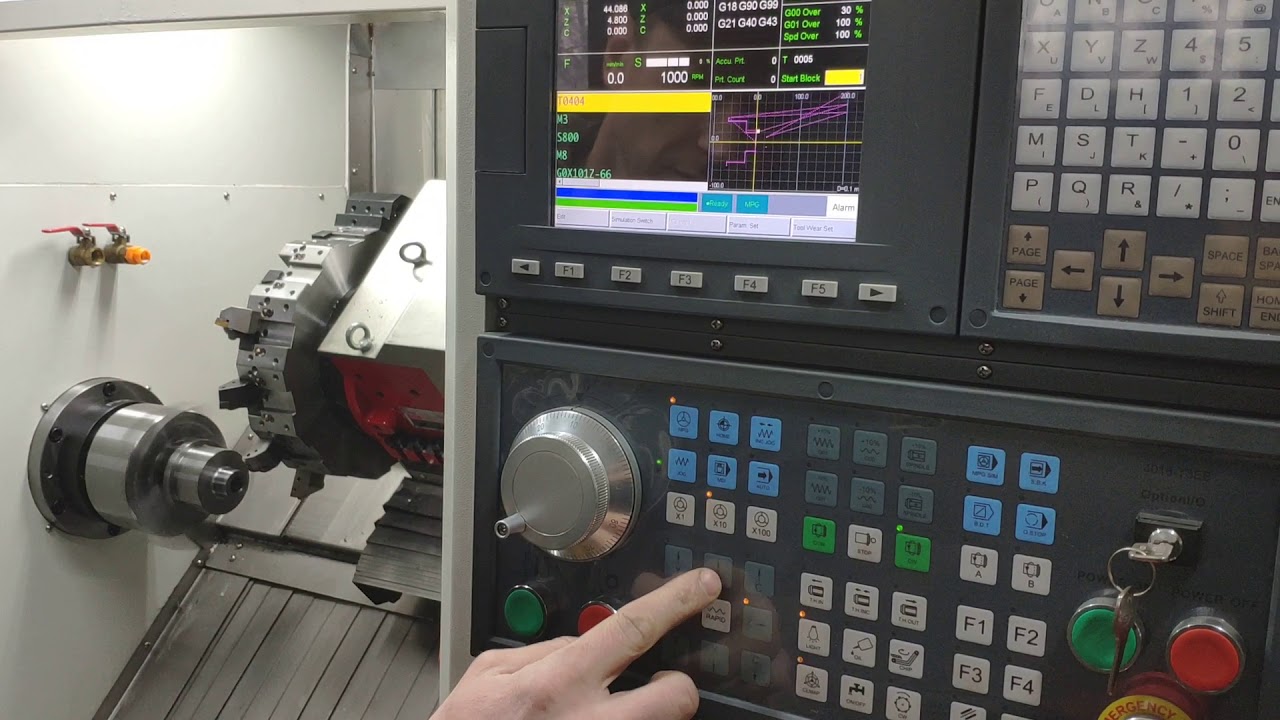

- Точение с ЧПУ. Управляется компьютерной программой, задающей траекторию инструмента. Позволяет изготавливать сложные детали с высокой скоростью и точностью, особенно когда требуется обработка сложных профилей или малые допуски.
